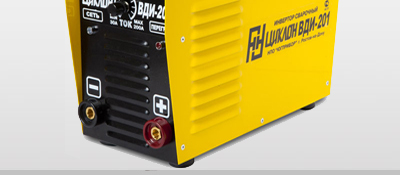

Описание
Выпрямитель сварочный дуговой инверторного типа для однофазной сети питания предназначен для высококачественной ручной дуговой сварки (наплавки и резки) постоянным током электродами (для постоянного и переменного тока) с любым типом покрытия конструкций из малоуглеродистых, низколегированных и нержавеющих (в специальной газовой среде) сталей.
Инвертор обеспечивает сварку стали толщиной от 1 до 15 мм и резку до 10 мм штучным электродом (рутиловым, кислотным, щелочным) диаметром от 2 до 5 мм.
Данный аппарат имеет три вида защиты:
Защита от перегрева
В данном изделии «Циклон» осуществляется постоянный контроль в двух важнейших точках, а именно, на выпрямительных диодах и на силовом трансформаторе. При превышении допустимых температур на лицевой панели инвертора загорается индикатор «перегрев» (красное свечение) и инвертор «уходит» в режим ограничения тока до минимального значения, необходимого для поддержания схемы управления в рабочем состоянии (далее «защита»). Инвертор после охлаждения до рабочих температур вышеназванных деталей и узлов будет снова готов к работе. Защита от короткого замыкания («Anti Stick»)
Инвертор «Циклон» автоматически распознает при осуществлении соединительных работ факт короткого замыкания. При этом загорается индикатор «перегрев» (красное свечение) и инвертор уходит в режим ограничения тока до минимального значения, необходимого для поддержания схемы управления в рабочем состоянии. Сварочный аппарат находится в данном состоянии до момента отрыва электрода от поверхности свариваемой детали. Защита от высокого сетевого напряжения
При повышении напряжения в сети до 270 В (включительно) инвертор переходит в режим «защиты» с одновременной индикацией «сеть» (красное свечение) на лицевой панели. В данном режиме «Циклон» может пребывать сколь угодно продолжительное время без ущерба для основных узлов и деталей. Для приведения инвертора в рабочее состояние необходимо переподключить последний к сети с номинальным напряжением. Встроенные функции HOT START, ARC FORCE обеспечивают следующие возможности:
— кратковременное повышение тока над установленным значением, в момент зажигания дуги;
— кратковременное увеличение тока (на 20% от установленного регулятором) при уменьшении дугового промежутка до минимума, что позволяет мгновенно расплавить металл электрода и изделия, не допуская при этом короткого замыкания и прерывания дуги и, соответственно, стабилизировать процесс сварки;
Кроме того, данная модель линейки инверторов Циклон имеет такое отличительное свойство как работа при пониженном напряжении.
Аппарат обладает отличным от своих младших моделей свойством работы при пониженном напряжении, что будет для обладателя дополнительным плюсом к имеющимся достоинствам. Природа данного свойства – это более низкий коэффициент трансформации силового трансформатора и более мощные IGBT транзисторы.
При этом для запуска аппарата в сети требуется минимум 175 В (напряжение ниже указанного значения не допустимо). При работающем аппарате напряжение может «просаживаться» до 170В.
На практике это дает следующие результаты:
- напряжение в сети 200В – электрод 4 мм, на дуге 200А;
- напряжение в сети 190В – электрод 4 мм, на дуге 180А;
- напряжение в сети 180В – электрод 3 мм, на дуге 150А;
- напряжение в сети 170В – электрод 3 мм, на дуге 120А (стабильность поджига электрода уже ниже, чем на 180В).
Высокая мобильность позволяет использовать подобные источники питания при выполнении монтажных работ в стационарных и полевых условиях.
Инвертор предназначен для эксплуатации в закрытых вентилируемых помещениях и на открытых площадках при отсутствии атмосферных осадков, песка и пыли при температуре окружающего воздуха от -10 до +40°C и относительной влажности воздуха до 90% при 20°С.
Комплектность: кабель массы (2 м, 16 мм²) с зажимом типа «крокодил», кабель (3 м, 16 мм²) с электрододержателем, паспорт/руководство по эксплуатации, гофрокороб.
 Основные характеристики
|
Напряжение питающей сети, В
|
1 фаза ≈ 220 ±
10% 50 Гц
|
|
Максимальная потребляемая мощность, кВт
|
6,2
|
|
Коэффициент полезного действия (КПД), %
|
90
|
|
Коэффициент мощности
|
0,7
|
|
Полная мощность, В*А
|
8900
|
|
Максимальный ток сварки, А
|
200
|
|
Пределы регулирования сварочного тока, А
|
30-200
|
|
Продолжительность работы (ПН при 5 мин. цикле) при максимальном токе, %
|
60
|
|
Максимальный ток при продолжительном режиме работы S1 (ПН-100%), А
|
140
|
|
Напряжение холостого хода, В (не более)
|
80
|
|
Номинальное рабочее напряжение, В
|
28
|
|
Применяемый сварочный электрод, Ø мм
|
2 - 5
|
|
Габаритные размеры, мм
|
390 x 160 x 210
(Д x Ш x В)
|
|
Масса, кг (без сварочных кабелей)
|
7
|
|
